Page 117 - Основы нефтеперерабатывающей промышленности

Р-1 - реактор гидроочистки; Р-2/1-Р-2/4 - секции реактора риформинга; П-1 - печь
блока гидроочистки; П-2/1-П-2/4 - секции печи реактора риформинга; П-3 - печь подвода
тепла внизу колонны стабилизации; РК-1,РК-2 - ректификационные колонны стабилизации;
СО - ступень очистки газов от сероводорода; ГЗ-1,ГЗ-2 - гидрозатворы на потоке
катализатора; ПП - пневмоподъемник; БРК - блок регенерации катализатора; Б-бункер; Е-
1,Е-2,Е-3,Е-4 - сепараторы высокого давления; РБ –ребойлер; Т1-Т8- теполообменники.
Потоки: 1- бензин 85-180°С; II - ВСГ; III - жидкая фаза катализата; IV, XI -
углеводородный газ; V- отдув ВСГ; VI - очищенный от серы бензин; VII -
катализатриформинга; VIII- жидкая фаза из горячего сепаратора; IX- паровая фаза в смеси с
ВСГ из горячего сепаратора; X- жидкая фаза из холодного сепаратора; XII - сжиженный
газ; XIII - стабильный высокооктановый бензин; XIV - товарный ВСГ; XV - закоксованный
катализатор; XVI - регенерированный катализатор.

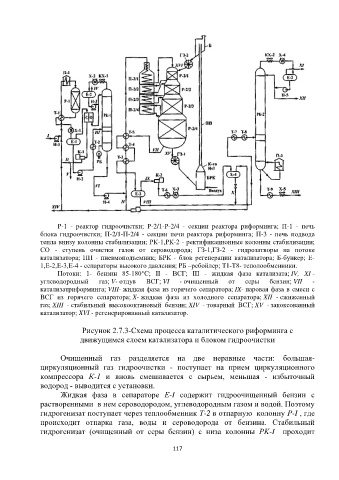

Рисунок 2.7.3-Схема процесса каталитического риформинга с
движущимся слоем катализатора и блоком гидроочистки

Очищенный газ разделяется на две неравные части: большая-
циркуляционный газ гидроочистки - поступает на прием циркуляционного
компрессора К-1 и вновь смешивается с сырьем, меньшая - избыточный
водород - выводится с установки.
Жидкая фаза в сепараторе Е-I содержит гидроочищенный бензин с
растворенными в нем сероводородом, углеводородным газом и водой. Поэтому
гидрогенизат поступает через теплообменник Т-2 в отпарную колонну Р-I , где
происходит отпарка газа, воды и сероводорода от бензина. Стабильный
гидрогенизат (очищенный от серы бензин) с низа колонны РK-I проходит
