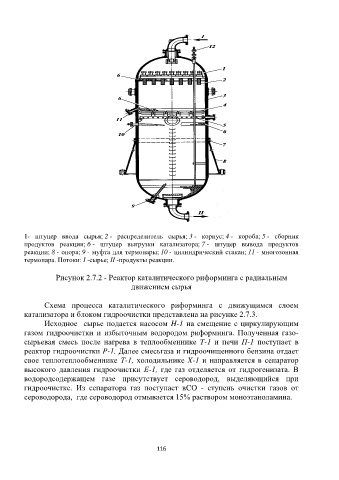

1- штуцер ввода сырья; 2 - распределитель сырья; 3 - корпус; 4 - короба; 5 - сборник
продуктов реакции; 6 - штуцер выгрузки катализатора; 7 - штуцер вывода продуктов
реакции; 8 - опора; 9 - муфта для термопары; 10 - цилиндрический стакан; 11 - многозонная
термопара. Потоки: I -сырье; II -продукты реакции.

Рисунок 2.7.2 - Реактор каталитического риформинга с радиальным
движением сырья

Схема процесса каталитического риформинга с движущимся слоем
катализатора и блоком гидроочистки представлена на рисунке 2.7.3.
Исходное сырье подается насосом H-1 на смещение с циркулирующим
газом гидроочистки и избыточным водородом риформинга. Полученная газо-
сырьевая смесь после нагрева в теплообменнике T-1 и печи П-1 поступает в
реактор гидроочистки P-1. Далее смесьгаза и гидроочищенного бензина отдает
свое теплотеплообменнике Т-1, холодильнике X-1 и направляется в сепаратор
высокого давления гидроочистки Е-1, где газ отделяется от гидрогенизата. В
водородсодержащем газе присутствует сероводород, выделяющийся при
гидроочистке. Из сепаратора газ поступает вСО - ступень очистки газов от
сероводорода, где сероводород отмывается 15% раствором моноэтаноламина.
