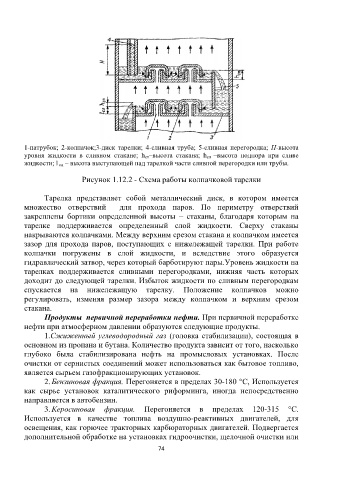

1-патрубок; 2-колпачок;3-диск тарелки; 4-сливная труба; 5-сливная перегородка; Н-высота
уровня жидкости в сливном стакане; h ст–высота стакана; h сл –высота подпора при сливе
жидкости; l сл – высота выступающей над тарелкой части сливной перегородки или трубы.

Рисунок 1.12.2 - Схема работы колпачковой тарелки

Тарелка представляет собой металлический диск, в котором имеется
множество отверствий для прохода паров. По периметру отверствий
закреплены бортики определенной высоты – стаканы, благодаря которым на
тарелке поддерживается определенный слой жидкости. Сверху стаканы
накрываются колпачками. Между верхним срезом стакана и колпачком имеется
зазор для прохода паров, поступающих с нижележащей тарелки. При работе
колпачки погружены в слой жидкости, и вследствие этого образуется
гидравлический затвор, через который барботируют пары.Уровень жидкости на
тарелках поддерживается сливными перегородками, нижняя часть которых
доходит до следующей тарелки. Избыток жидкости по сливным перегородкам
спускается на нижележащую тарелку. Положение колпачков можно
регулировать, изменяя размер зазора между колпачком и верхним срезом
стакана.
Продукты первичной переработки нефти. При первичной переработке
нефти при атмосферном давлении образуются следующие продукты.

1.Сжиженный углеводородный газ (головка стабилизации), состоящая в
основном из пропана и бутана. Количество продукта зависит от того, насколько
глубоко была стабилизирована нефть на промысловых установках. После
очистки от сернистых соединений может использоваться как бытовое топливо,
является сырьем газофракционирующих установок.
2. Бензиновая фракция. Перегоняется в пределах 30-180 °С, Используется
как сырье установок каталитического риформинга, иногда непосредственно
направляется в автобензин.
3. Керосиновая фракция. Перегоняется в пределах 120-315 °С.
Используется в качестве топлива воздушно-реактивных двигателей, для
освещения, как горючее тракторных карбюраторных двигателей. Подвергается
дополнительной обработке на установках гидроочистки, щелочной очистки или
