разделения пропана и бутана в колонне устанавливается 30-40 тарелок, а для
выделения изомеров бутана или пентана - до 100 (и выше). Для ректификации
путём образования восходящего с низа колонны потока паров продукт внизу
колонны нагревается водяным паром или циркулирующим теплоносителем.
Газофракционирующие установки обеспечивают получение продуктов 98-99%-
ной чистоты.
Установка газофракционирования - секция 400 установки ЛК-6У-
установка газофракционирования предельных углеводородов, предназначена
для получения сжиженных углеводородных газов коммунально-бытового и
технического назначения, сырья для нефтехимических производств и
компонентов автомобильных бензинов путем переработки «нестабильных
головок» первичной переработки нефти и каталитического риформинга.
Предусмотрено два варианта работы установки:
1 вариант – получение пропановой, изобутановой фракций, фракции
нормального бутана, фракции С и выше;
5
2 вариант – получение бытового газа, бутана технического, изопентана,
фракции С и выше.
5

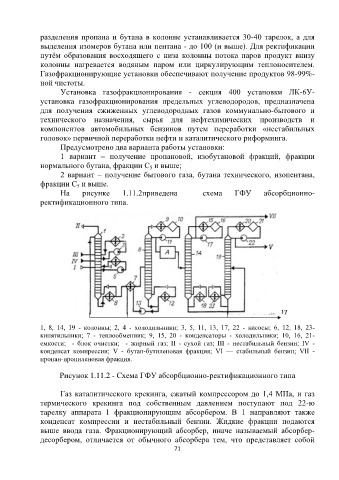

На рисунке 1.11.2приведена схема ГФУ абсорбционно-
ректификационного типа.

1, 8, 14, 19 - колонны; 2, 4 - холодильники; 3, 5, 11, 13, 17, 22 - насосы; 6, 12, 18, 23-
кипятильники; 7 - теплообменник; 9, 15, 20 - конденсаторы - холодильники; 10, 16, 21-
емкости; - блок очистки; - жирный газ; II - сухой газ; III - нестабильный бензин; IV -
конденсат компрессии; V - бутан-бутиленовая фракция; VI — стабильный бензин; VII -
пропан-пропиленовая фракция.

Рисунок 1.11.2 - Схема ГФУ абсорбционно-ректификационного типа

Газ каталитического крекинга, сжатый компрессором до 1,4 МПа, и газ
термического крекинга под собственным давлением поступают под 22-ю
тарелку аппарата 1 фракционирующим абсорбером. В 1 направляют также
конденсат компрессии и нестабильный бензин. Жидкие фракции подаются
выше ввода газа. Фракционирующий абсорбер, иначе называемый абсорбер-
десорбером, отличается от обычного абсорбера тем, что представляет собой
