1 - этановая колонна; 2 - пропановая колонна; 3 - стабилизационная колонна; 4 -
изобутановая колонна; 5 - конденсаторы-холодильники; 6 - подогреватели; 7 -
теплообменники; 8 - холодильники; I - вход нестабильного бензина; II - выход этана; III -
выход пропана; IV - выход стабильного бензина; V - выход изобутана; VI - выход бутана.

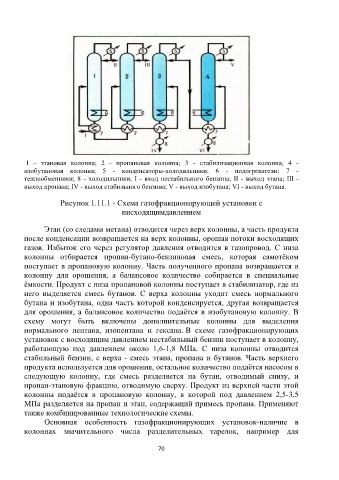

Рисунок 1.11.1 - Cхема газофракционирующей установки c
нисходящимдавлением

Этан (со следами метана) отводится через верх колонны, а часть продукта
после конденсации возвращается на верх колонны, орошая потоки восходящих
газов. Избыток его через регулятор давления отводится в газопровод. С низа
колонны отбирается пропан-бутано-бензиновая смесь, которая самотёком
поступает в пропановую колонну. Часть полученного пропана возвращается в
колонну для орошения, а балансовое количество собирается в специальные
ёмкости. Продукт с низа пропановой колонны поступает в стабилизатор, где из
него выделяется смесь бутанов. С верха колонны уходит смесь нормального
бутана и изобутана, одна часть которой конденсируется, другая возвращается
для орошения, а балансовое количество подаётся в изобутановую колонну. В
схему могут быть включены дополнительные колонны для выделения
нормального пентана, изопентана и гексана. В схеме газофракционирующих
установок с восходящим давлением нестабильный бензин поступает в колонну,
работающую под давлением около 1,6-1,8 МПа. С низа колонны отводится
стабильный бензин, с верха - смесь этана, пропана и бутанов. Часть верхнего
продукта используется для орошения, остальное количество подаётся насосом в
следующую колонну, где смесь разделяется на бутан, отводимый снизу, и

пропан-этановую фракцию, отводимую сверху. Продукт из верхней части этой
колонны подаётся в пропановую колонну, в которой под давлением 2,5-3,5
МПа разделяется на пропан и этан, содержащий примесь пропана. Применяют
также комбинированные технологические схемы.
Основная особенность газофракционирующих установок-наличие в
колоннах значительного числа разделительных тарелок, например для
