Установка собрана на раме 1.2 и крепится к фундаменту на анкерных
болтах.
Принцип работы.Технологическая схема смешивания с применением
добавок представлена на рисунке 1.10.3.

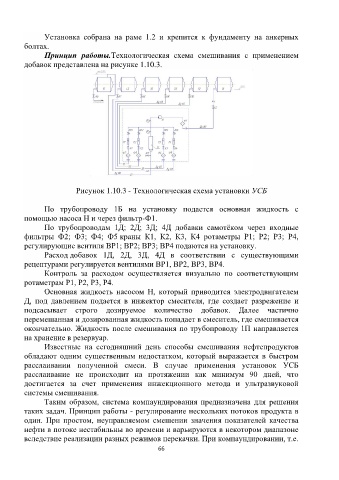

Рисунок 1.10.3 - Технологическая схема установки УСБ

По трубопроводу 1Б на установку подается основная жидкость с
помощью насоса Н и через фильтр-Ф1.
По трубопроводам 1Д; 2Д; 3Д; 4Д добавки самотёком через входные
фильтры Ф2; Ф3; Ф4; Ф5 краны К1, К2, К3, К4 ротаметры Р1; Р2; Р3; Р4,
регулирующие вентиля ВР1; ВР2; ВР3; ВР4 подаются на установку.
Расход добавок 1Д, 2Д, 3Д, 4Д в соответствии с существующими
рецептурами регулируется вентилями ВР1, ВР2, ВР3, ВР4.
Контроль за расходом осуществляется визуально по соответствующим
ротаметрам Р1, Р2, Р3, Р4.
Основная жидкость насосом Н, который приводится электродвигателем
Д, под давлением подается в инжектор смесителя, где создает разрежение и
подсасывает строго дозируемое количество добавок. Далее частично
перемешанная и дозированная жидкость попадает в смеситель, где смешивается
окончательно. Жидкость после смешивания по трубопроводу 1П направляется
на хранение в резервуар.
Известные на сегодняшний день способы смешивания нефтепродуктов
обладают одним существенным недостатком, который выражается в быстром
расслаивании полученной смеси. В случае применения установок УСБ
расслаивание не происходит на протяжении как минимум 90 дней, что
достигается за счет применения инжекционного метода и ультразвуковой
системы смешивания.
Таким образом, система компаундирования предназначена для решения
таких задач. Принцип работы - регулирование нескольких потоков продукта в
один. При простом, неуправляемом смешении значения показателей качества
нефти в потоке нестабильны во времени и варьируются в некотором диапазоне
вследствие реализации разных режимов перекачки. При компаундировании, т.е.
