Обессоленная нефть из Э-2 проходит через теплообменник T-I
холодильник и подается в резервуары обессоленной нефти. Вода, отделенная в
электродегидраторах, направляется в нефтеотделитель E-I для дополнительного
отстоя. Уловленная нефть возвращается на прием сырьевого насоса, а вода
сбрасывается в промышленную канализацию и передается на очистку.
Обессоливание нефти осуществляется смешением обезвоженной нефти с
пресной водой, после чего полученную искусственную эмульсию вновь
обезвоживают. Такая последовательность технологических операций
объясняется тем, что даже в обезвоженной нефти остается некоторое
количество воды, в которой и растворены соли. При смешении с пресной водой
соли распределяются по всему ее объему и, следовательно, их средняя
концентрация в воде уменьшается.
При обессоливании содержание солей в нефти доводится до величины
менее 0,1 %.
Электродегидраторы для обезвоживания нефти. Электродегидратор -
аппарат для отделения воды от сырой нефти путём разрушения нефтяных
эмульсий обратного типа (вода в нефти). B результате индукции
электрического поля диспергированные глобулы воды поляризуются c
образованием в вершинах электрических зарядов, изменяют направление
своего движения синхронно основному полю и всё время находятся в
состоянии колебания. Форма глобул постоянно меняется, что приводит к
разрушению адсорбционных оболочек и коалесценции глобул воды. Пo
геометрической форме различают цилиндрические и сферические
электродегидраторы, по расположению в пространстве - вертикальные и
горизонтальные (рисунок 1.9.4).

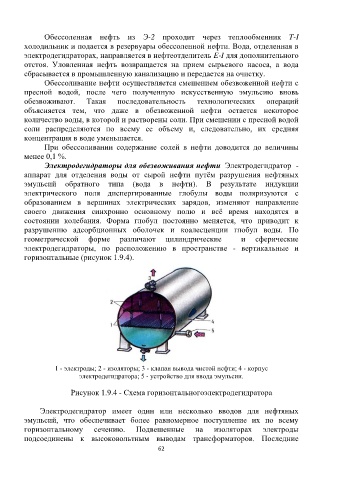

1 - электроды; 2 - изоляторы; 3 - клапан вывода чистой нефти; 4 - корпус
электродегидратора; 5 - устройство для ввода эмульсии.

Рисунок 1.9.4 - Cхема горизонтальногоэлектродегидратора

Электродегидратор имеет один или несколько вводов для нефтяных
эмульсий, что обеспечивает более равномерное поступление их по всему
горизонтальному сечению. Подвешенные на изоляторах электроды
подсоединены к высоковольтным выводам трансформаторов. Последние
