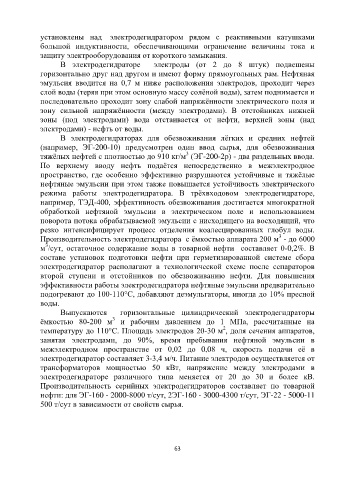

установлены над электродегидратором рядом c реактивными катушками
большой индуктивности, обеспечивающими ограничение величины тока и
защиту электрооборудования от короткого замыкания.
B электродегидраторе электроды (от 2 до 8 штук) подвешены
горизонтально друг над другом и имеют форму прямоугольных рам. Hефтяная
эмульсия вводится на 0,7 м ниже расположения электродов, проходит через
слой воды (теряя при этом основную массу солёной воды), затем поднимается и
последовательно проходит зону слабой напряжённости электрического поля и
зону сильной напряжённости (между электродами). B отстойниках нижней
зоны (под электродами) вода отстаивается от нефти, верхней зоны (над
электродами) - нефть от воды.
B электродегидраторах для обезвоживания лёгких и средних нефтей
(например, ЭГ-200-10) предусмотрен один ввод сырья, для обезвоживания
3
тяжёлых нефтей c плотностью до 910 кг/м (ЭГ-200-2p) - два раздельных ввода.
Пo верхнему вводу нефть подаётся непосредственно в межэлектродное
пространство, где особенно эффективно разрушаются устойчивые и тяжёлые
нефтяные эмульсии при этом также повышается устойчивость электрического
режима работы электродегидратора. B трёхвходовом электродегидраторе,
например, ТЭД-400, эффективность обезвоживания достигается многократной
обработкой нефтяной эмульсии в электрическом поле и использованием
поворота потока обрабатываемой эмульсии c нисходящего на восходящий, что
резко интенсифицирует процесс отделения коалесцированных глобул воды.
3
Производительность электродегидратора c ёмкостью аппарата 200 м - до 6000
3
м /сут, остаточное содержание воды в товарной нефти составляет 0-0,2%. B
составе установок подготовки нефти при герметизированной системе сбора
электродегидратор располагают в технологической схеме после сепараторов
второй ступени и отстойников по обезвоживанию нефти. Для повышения

эффективности работы электродегидратора нефтяные эмульсии предварительно
подогревают до 100-110°C, добавляют деэмульгаторы, иногда до 10% пресной
воды.
Выпускаются горизонтальные цилиндрический электродегидраторы
3
ёмкостью 80-200 м и рабочим давлением до 1 МПa, рассчитанные на
2
температуpy до 110°C. Площадь электродов 20-30 м , доля сечения аппаратов,
занятая электродами, до 90%, время пребывания нефтяной эмульсии в
межэлектродном пространстве от 0,02 до 0,08 ч, скорость подачи её в
электродегидратор составляет 3-3,4 м/ч. Питание электродов осуществляется от
трансформаторов мощностью 50 кBт, напряжение между электродами в
электродегидраторе различного типа меняется от 20 до 30 и более кB.
Производительность серийных электродегидраторов составляет по товарной
нефти: для ЭГ-160 - 2000-8000 т/сут, 2ЭГ-160 - 3000-4300 т/сут, ЭГ-22 - 5000-11
500 т/сут в зависимости от свойств сырья.
