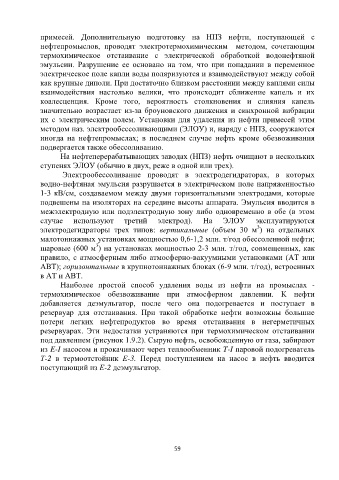

Page 59 - Основы нефтеперерабатывающей промышленности

примесей. Дополнительную подготовку на НПЗ нефти, поступающей с
нефтепромыслов, проводят электротермохимическим методом, сочетающим
термохимическое отстаивание с электрической обработкой водонефтяной
эмульсии. Разрушение ее основано на том, что при попадании в переменное
электрическое поле капли воды поляризуются и взаимодействуют между собой
как крупные диполи. При достаточно близком расстоянии между каплями силы
взаимодействия настолько велики, что происходит сближение капель и их
коалесценция. Кроме того, вероятность столкновения и слияния капель
значительно возрастает из-за броуновского движения и синхронной вибрации
их с электрическим полем. Установки для удаления из нефти примесей этим
методом наз. электрообессоливающими (ЭЛОУ) и, наряду с НПЗ, сооружаются
иногда на нефтепромыслах; в последнем случае нефть кроме обезвоживания
подвергается также обессоливанию.
На нефтеперерабатывающих заводах (НПЗ) нефть очищают в нескольких
ступенях ЭЛОУ (обычно в двух, реже в одной или трех).
Электрообессоливание проводят в электродегидраторах, в которых
водно-нефтяная эмульсия разрушается в электрическом поле напряженностью
1-3 кВ/см, создаваемом между двумя горизонтальными электродами, которые
подвешены на изоляторах на середине высоты аппарата. Эмульсия вводится в
межэлектродную или подэлектродную зону либо одновременно в обе (в этом
случае используют третий электрод). На ЭЛОУ эксплуатируются
3
электродегидраторы трех типов: вертикальные (объем 30 м ) на отдельных
малотоннажных установках мощностью 0,6-1,2 млн. т/год обессоленной нефти;
3
шаровые (600 м ) на установках мощностью 2-3 млн. т/год, совмещенных, как
правило, с атмосферным либо атмосферно-вакуумными установками (AT или
АВТ); горизонтальные в крупнотоннажных блоках (6-9 млн. т/год), встроенных
в AT и АВТ.

Наиболее простой способ удаления воды из нефти на промыслах -
термохимическое обезвоживание при атмосферном давлении. К нефти
добавляется деэмульгатор, после чего она подогревается и поступает в
резервуар для отстаивания. При такой обработке нефти возможны большие
потери легких нефтепродуктов во время отстаивания в негерметичных
резервуарах. Эти недостатки устраняются при термохимическом отстаивании
под давлением (рисунок 1.9.2). Сырую нефть, освобожденную от газа, забирают
из E-I насосом и прокачивают через теплообменник T-I паровой подогреватель
Т-2 в термоотстойник Е-3. Перед поступлением на насос в нефть вводится
поступающий из Е-2 деэмульгатор.

59
