смешивать и растворять жидкости в потоке с количеством компонентов от двух
до пяти. УСБ применяется на нефтеперерабатывающих заводах и
автозаправочных станциях.

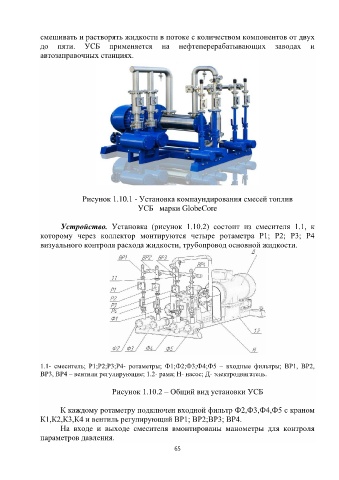

Рисунок 1.10.1 - Установка компаундирования смесей топлив
УСБ марки GlobeCore

Устройство. Установка (рисунок 1.10.2) состоит из смесителя 1.1, к
которому через коллектор монтируются четыре ротаметра Р1; Р2; Р3; Р4
визуального контроля расхода жидкости, трубопровод основной жидкости.

1.1- смеситель; Р1;Р2;Р3;Р4- ротаметры; Ф1;Ф2;Ф3;Ф4;Ф5 – входные фильтры; ВР1, ВР2,
ВР3, ВР4 – вентили регулирующие; 1.2- рама; Н- насос; Д- электродвигатель.

Рисунок 1.10.2 – Общий вид установки УСБ

К каждому ротаметру подключен входной фильтр Ф2,Ф3,Ф4,Ф5 с краном
К1,К2,К3,К4 и вентиль регулирующий ВР1; ВР2;ВР3; ВР4.
На входе и выходе смесителя вмонтированы манометры для контроля
параметров давления.
