Атмосферные трубчатые установки (АТ) подразделяют в зависимости от
технологической схемы на следующие группы:
 установки с однократным испарением нефти;
 установки с двукратным испарением нефти;
 установки с предварительным испарением в эвапораторе легких
фракций
и последующей ректификацией.
Третья группа установок является практически вариантом второй,
поскольку в обоих случаях нефть подвергается двукратному испарению.
Вакуумные трубчатые установки (ВТ) подразделяют на две группы:
 установки с однократным испарением мазута;
 установки с двукратным испарением мазута (двухступенчатые).
Вследствие большого разнообразия перерабатываемых нефтей и
широкого ассортимента получаемых продуктов и их качества применять одну
типовую схему не всегда целесообразно. Широко распространены установки с
предварительной отбензинивающей колонной и основной ректификационной
атмосферной колонной, работоспособные при значительном изменении
содержания в нефтях бензиновых фракций и растворенных газов.

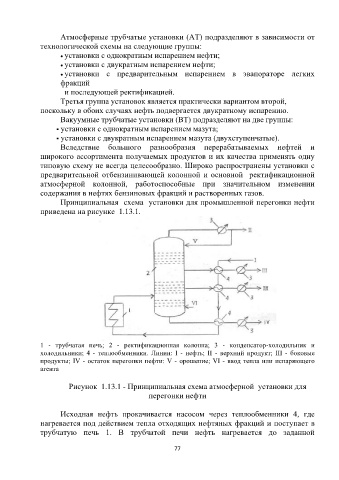

Принципиальная схема установки для промышленной перегонки нефти
приведена на рисунке 1.13.1.

1 - трубчатая печь; 2 - ректификационная колонна; 3 - конденсатор-холодильник и
холодильники; 4 - теплообменники. Линии: I - нефть; II - верхний продукт; III - боковые
продукты; IV - остаток перегонки нефти: V - орошение; VI - ввод тепла или испаряющего
агента

Рисунок 1.13.1 - Принципиальная схема атмосферной установки для
перегонки нефти

Исходная нефть прокачивается насосом через теплообменники 4, где
нагревается под действием тепла отходящих нефтяных фракций и поступает в
трубчатую печь 1. В трубчатой печи нефть нагревается до заданной
