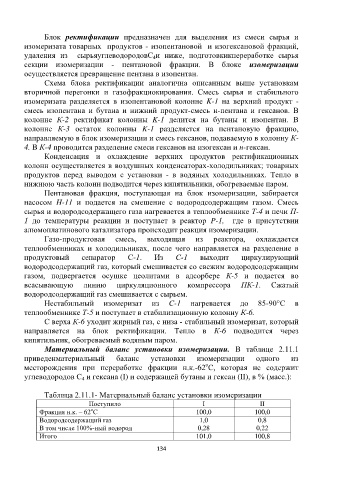

Блок ректификации предназначен для выделения из смеси сырья и
изомеризата товарных продуктов - изопентановой и изогексановой фракций,
удаления из сырьяуглеводородовС и ниже, подготовкикпереработке сырья
4
секции изомеризации - пентановой фракции. В блоке изомеризации
осуществляется превращение пентана в изопентан.
Схема блока ректификации аналогична описанным выше установкам
вторичной перегонки и газофракциокирования. Смесь сырья и стабильного
изомеризата разделяется в изопентановой колонне K-1 на верхний продукт -
смесь изопентана и бутана и нижний продукт-смесь н-пентана и гексанов. В
колонне К-2 ректификат колонны K-1 делится на бутаны и изопентан. В
колонне К-3 остаток колонны K-1 разделяется на пентановую фракцию,
направляемую в блок изомеризации и смесь гексанов, подаваемую в колонну К-
4. В К-4 проводится разделение смеси гексанов на изогексан и н-гексан.
Конденсация и охлаждение верхних продуктов ректификационных
колонн осуществляется в воздушных конденсаторах-холодильниках; товарных
продуктов перед выводом с установки - в водяных холодильниках. Тепло в
нижнюю часть колонн подводится через кипятильники, обогреваемые паром.
Пентановая фракция, поступающая на блок изомеризации, забирается
насосом H-11 и подается на смешение с водородсодержащим газом. Смесь
сырья и водородсодержащего газа нагревается в теплообменнике Т-4 и печи П-
1 до температуры реакции и поступает в реактор P-1, где в присутствии
алюмоплатинового катализатора происходит реакция изомеризации.
Газо-продуктовая смесь, выходящая из реактора, охлаждается
теплообменниках и холодильниках, после чего направляется на разделение в
продуктовый сепаратор C-1. Из C-1 выходит циркулирующий
водородсодержащий газ, который смешивается со свежим водородсодержащим
газом, подвергается осушке цеолитами в адсорбере К-5 и подается во

всасывающую линию циркуляционного компрессора ПК-1. Сжатый
водородсодержащий газ смешивается с сырьем.
Нестабильный изомеризат из C-1 нагревается до 85-90°С в
теплообменнике Т-5 и поступает в стабилизационную колонну К-6.
С верха К-6 уходит жирный газ, с низа - стабильный изомеризат, который
направляется на блок ректификации. Тепло в К-6 подводится через
кипятильник, обогреваемый водяным паром.
Материальный баланс установки изомеризации. В таблице 2.11.1
приведенматериальный баланс установки изомеризации одного из
о
месторождения при переработке фракции н.к.-62 С, которая не содержит
углеводородов С и гексана (I) и содержащей бутаны и гексан (II), в % (масс.):
4

Таблица 2.11.1- Материальный баланс установки изомеризации
Поступило I II
о
Фракция н.к. – 62 С 100,0 100,0
Водородсодержащий газ 1,0 0,8
В том числе 100%-ный водород 0,28 0,22
Итого 101,0 100,8
