В настоящее время наибольшее признание для  процессов изомеризации
               нашли бифункциональные катализаторы, содержащие платину или палладий на
               окиси алюминия.
                      Процесс  изомеризации  пентановой  фракции  осуществляют  при
               температуре  380-450°С и давлении 3,5-4 МПа. Катализатор представляет собой
               фторированную  окись  алюминия,  на  которую  нанесена  платина.  В  процессе
               применяется циркуляция водородсодержащего газа с установок платформинга.
               Достигается  степень  превращения  сырья  за  один  проход  50-55%.  Поэтому  в
               процессе  применяется  рециркуляция  изомеризата.  Выход  изопентана  на
               превращенный пентан составляет 96%·
                      Установка           изомеризации            для        получения          компонента
               высокооктанового  бензина.  Сырье.  В  качестве  сырья  на  установках
               изомеризации, предназначенных для получения компонента высокооктанового
               бензина, используется легкая прямогонная фракция, выделяемая на установках
               вторичной перегонки бензинов. В этой фракции содержится 65-70% пентанов, в
               том числе 35-45% н-пентана, 20-25% изо-гексанов, а также бутаны и гексан.
                      Товарная  продукция.  Товарными  продуктами  процесса  изомеризации
               являются  изопентановая  и  изогексановая  фракции.  Октановое  число
               изопентановой  фракции  равно  89  (по  моторному  методу),  а  изогексановой,
               содержащей не более 1 % гексана, - 78.

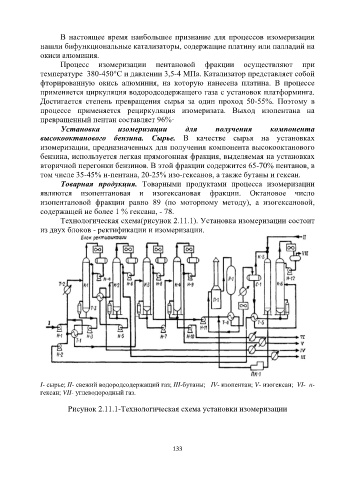

                      Технологическая схема(рисунок 2.11.1). Установка изомеризации состоит
               из двух блоков - ректификации и изомеризации.
































               I- сырье; II- свежий водородсодержащий газ; III-бутаны;   IV- изопентан; V- изогексан;  VI-  н-
               гексан; VII- углеводородный газ.

                         Рисунок 2.11.1-Технологическая схема установки изомеризации
