Page 128 - Munaidi jinau jane saqtau ushin jabdiktar

Жиналмалы қосылыстар (қозғалмайтын және жылжымалы) - бұл
фланецтер, фитингтер, емізіктер және басқа байланыстырушы элементтер
көмегімен қосылыстар. Бекітілген жиналмалы байланыс сыртқы және ішкі
конус бойымен, сақиналы және фланецті болуы мүмкін. Сыртқы конусқа
қосылу (сурет.2.3) конусқа жаншылған ұшы бар 1-құбырдан, 2-ниппельден, 3-
штуцерден және 4-гайкадан тұрады. Қосылыстың герметикалығы құбырдың
жаншылған ұшының штуцердің сыртқы бетіне тығыз жанасуымен және
ілмекті сомынның тиісті тартылуымен қамтамасыз етіледі.

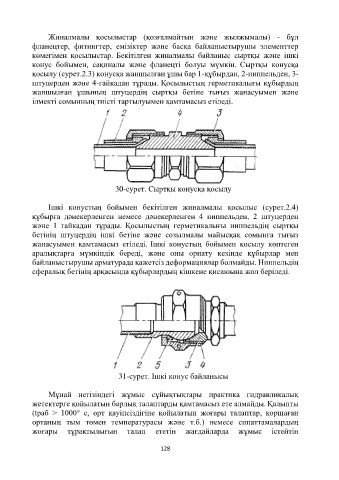

30-сурет. Сыртқы конусқа қосылу

Ішкі конустың бойымен бекітілген жиналмалы қосылыс (сурет.2.4)
құбырға дәнекерленген немесе дәнекерленген 4 ниппельден, 2 штуцерден
және 1 гайкадан тұрады. Қосылыстың герметикалығы ниппельдің сыртқы
бетінің штуцердің ішкі бетіне және созылмалы майысқақ сомынға тығыз
жанасуымен қамтамасыз етіледі. Ішкі конустың бойымен қосылу көптеген
аралықтарға мүмкіндік береді, және оны орнату кезінде құбырлар мен
байланыстырушы арматурада қажетсіз деформациялар болмайды. Ниппельдің
сфералық бетінің арқасында құбырлардың кішкене қисаюына жол беріледі.

31-сурет. Ішкі конус байланысы

Мұнай негізіндегі жұмыс сұйықтықтары практика гидравликалық
жетектерге қойылатын барлық талаптарды қамтамасыз ете алмайды. Қалыпты
(tраб > 1000° с, өрт қауіпсіздігіне қойылатын жоғары талаптар, қоршаған
ортаның тым төмен температурасы және т.б.) немесе сипаттамалардың
жоғары тұрақтылығын талап ететін жағдайларда жұмыс істейтін

128
