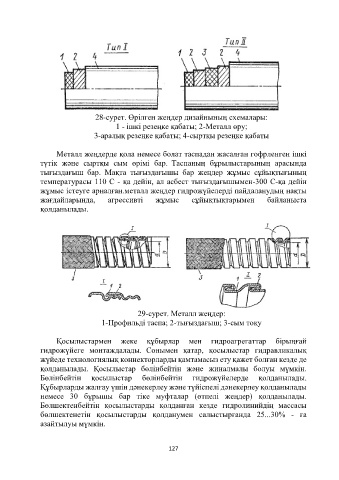

28-сурет. Өрілген жеңдер дизайнының схемалары:
1 - ішкі резеңке қабаты; 2-Металл өру;
3-аралық резеңке қабаты; 4-сыртқы резеңке қабаты

Металл жеңдерде қола немесе болат таспадан жасалған гофрленген ішкі
түтік және сыртқы сым өрімі бар. Таспаның бұрылыстарының арасында
тығыздағыш бар. Мақта тығыздағышы бар жеңдер жұмыс сұйықтығының
температурасы 110 С - қа дейін, ал асбест тығыздағышымен-300 С-қа дейін
жұмыс істеуге арналған.металл жеңдер гидрожүйелерді пайдаланудың нақты
жағдайларында, агрессивті жұмыс сұйықтықтарымен байланыста
қолданылады.

29-сурет. Металл жеңдер:
1-Профильді таспа; 2-тығыздағыш; 3-сым тоқу

Қосылыстармен жеке құбырлар мен гидроагрегаттар бірыңғай
гидрожүйеге монтаждалады. Сонымен қатар, қосылыстар гидравликалық
жүйеде технологиялық коннекторларды қамтамасыз ету қажет болған кезде де
қолданылады. Қосылыстар бөлінбейтін және жиналмалы болуы мүмкін.
Бөлінбейтін қосылыстар бөлінбейтін гидрожүйелерде қолданылады.
Құбырларды жалғау үшін дәнекерлеу және түйіспелі дәнекерлеу қолданылады
немесе 30 бұрышы бар тіке муфталар (өтпелі жеңдер) қолданылады.
Бөлшектенбейтін қосылыстарды қолданған кезде гидролинийдің массасы
бөлшектенетін қосылыстарды қолданумен салыстырғанда 25...30% - ға
азайтылуы мүмкін.

127
