Сырая нефть из скважин 1 под собственным давлением направляется к
групповым замерным установкам (ГЗУ) 2, в которых нефтяной газ отделяется
от жидкости и замеряются количества этих продуктов. Затем газ вновь
смешивается с нефтью и водой и полученная смесь подается по коллектору
(длиной до 8 км) 3 в дожимную насосную станцию 4, где газ отделяется от
нефти. Газ поступает на газоперерабатывающий завод (ГПЗ) 5, а частично
дегазированная нефть направляется на установку подготовки нефти (УПН) 6.
На УПН проводятся операции окончательной дегазации, обессоливания и
обезвоживания нефти. Газ далее направляется на ГПЗ, а вода — на установку
очистки 7. Очищенная вода закачивается насосами 8 в нефтяной пласт через
нагнетательные скважины 9. Обессоленная и обезвоженная нефть из УПН
поступает в герметизированные резервуары 10, из которых насосами
перекачивается в установку «Рубин» 11 для определения качества и количества
нефти (рисунок 1.7.4). При удовлетворительном результате нефть подается в
товарные резервуары 12 и из них в магистральный нефтепровод 13,
транспортирующий нефть на нефтеперерабатывающие заводы. При неудовлет-
ворительном качестве подготовки нефти она возвращается из установки
«Рубин» в УПН.

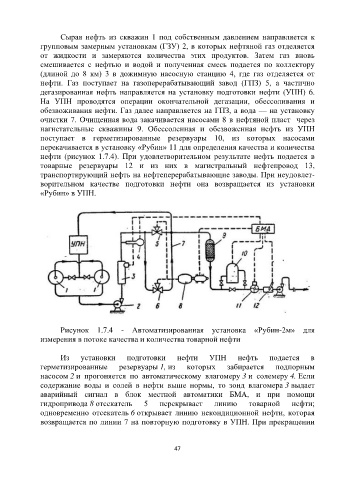

Рисунок 1.7.4 - Автоматизированная установка «Рубин-2м» для
измерения в потоке качества и количества товарной нефти

Из установки подготовки нефти УПН нефть подается в
герметизированные резервуары 1, из которых забирается подпорным
насосом 2 и прогоняется по автоматическому влагомеру 3 и солемеру 4. Если
содержание воды и солей в нефти выше нормы, то зонд влагомера 3 выдает
аварийный сигнал в блок местной автоматики БМА, и при помощи

гидропривода 8 отсекатель 5 перекрывает линию товарной нефти;
одновременно отсекатель 6 открывает линию некондиционной нефти, которая
возвращается по линии 7 на повторную подготовку в УПН. При прекращении
