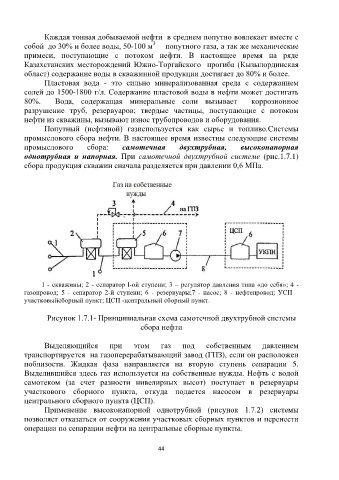

Page 44 - Основы нефтеперерабатывающей промышленности

Каждая тонная добываемой нефти в среднем попутно вовлекает вместе с
3
собой до 30% и более воды, 50-100 м попутного газа, а так же механические
примеси, поступающие с потоком нефти. В настоящее время на ряде
Казахстанских месторождений Южно-Торгайского прогиба (Кызылординская
област) содержание воды в скважинной продукции достигает до 80% и более.
Пластовая вода - это сильно минерализованная среда с содержанием
солей до 1500-1800 г/л. Содержание пластовой воды в нефти может достигать
80%. Вода, содержащая минеральные соли вызывает коррозионное
разрушение труб, резервуаров; твердые частицы, поступающие с потоком
нефти из скважины, вызывают износ трубопроводов и оборудования.
Попутный (нефтяной) газиспользуется как сырье и топливо.Системы
промыслового сбора нефти. В настоящее время известны следующие системы
промыслового сбора: самотечная двухтрубная, высоконапорная
однотрубная и напорная. При самотечной двухтрубной системе (рис.1.7.1)
сбора продукция скважин сначала разделяется при давлении 0,6 МПа.

1 - скважины; 2 - сепаратор l-ой ступени; 3 – регулятор давления типа «до себя»; 4 -
газопровод; 5 - сепаратор 2-й ступени; 6 - резервуары;7 - насос; 8 - нефтепровод; УСП –
участковыйсборный пункт; ЦСП -центральный сборный пункт.

Рисунок 1.7.1- Принципиальная схема самотечной двухтрубной системы
сбора нефти

Выделяющийся при этом газ под собственным давлением
транспортируется на газоперерабатывающий завод (ГПЗ), если он расположен
поблизости. Жидкая фаза направляется на вторую ступень сепарации 5.
Выделившийся здесь газ используется на собственные нужды. Нефть с водой
самотеком (за счет разности нивелирных высот) поступает в резервуары
участкового сборного пункта, откуда подается насосом в резервуары
центрального сборного пункта (ЦСП).
Применение высоконапорной однотрубной (рисунок 1.7.2) системы
позволяет отказаться от сооружения участковых сборных пунктов и перенести
операции по сепарации нефти на центральные сборные пункты.

44
