бутиленовую и пентан-амиленовую фракции. Первые две фракции используют
в качестве сырья для установок полимеризации и алкилирования с получением
компонентов бензина или сырья для нефтехимических процессов; пропан и
бутан можно также использовать в качестве бытового топлива
Неконденсируемый газ используют в качестве топлива непосредственно на
установках или направляют в газосборную сеть, после чего вместе с
нефтепромысловым газом он поступает на газобензиновые заводы.

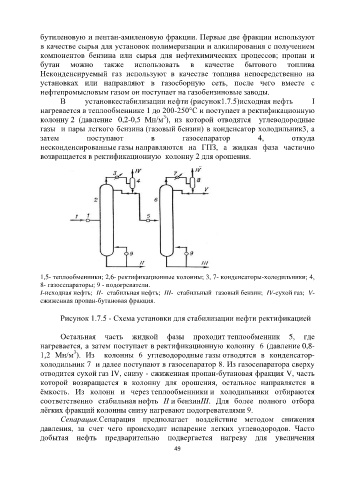

В установкестабилизации нефти (рисунок1.7.5)исходная нефть І
нагревается в теплообменнике 1 до 200-250°С и поступает в ректификационную
3
колонну 2 (давление 0,2-0,5 Мн/м ), из которой отводятся углеводородные
газы и пары легкого бензина (газовый бензин) в конденсатор холодильник3, а
затем поступают в газосепаратор 4, откуда
несконденсированные газы направляются на ГПЗ, а жидкая фаза частично
возвращается в ректификационную колонну 2 для орошения.

1,5- теплообменники; 2,6- ректификационные колонны; 3, 7- конденсаторы-холодильники; 4,
8- газосепараторы; 9 - подогреватели.
I-исходная нефть; II- стабильная нефть; III- стабильный газовый бензин; IV-сухой газ; V-
сжиженная пропан-бутановая фракция.

Рисунок 1.7.5 - Схема установки для стабилизации нефти ректификацией

Остальная часть жидкой фазы проходит теплообменник 5, где
нагревается, а затем поступает в ректификационную колонну 6 (давление 0,8-
3
1,2 Мн/м ). Из колонны 6 углеводородные газы отводятся в конденсатор-
холодильник 7 и далее поступают в газосепаратор 8. Из газосепаратора сверху
отводится сухой газ IV, снизу - сжиженная пропан-бутановая фракция V, часть
которой возвращается в колонну для орошения, остальное направляется в
ёмкость. Из колонн и через теплообменники и холодильники отбираются
соответственно стабильная нефть II и бензинIII. Для более полного отбора
лёгких фракций колонны снизу нагревают подогревателями 9.
Сепарация.Сепарация предполагает воздействие методом снижения
давления, за счет чего происходит испарение легких углеводородов. Часто
добытая нефть предварительно подвергается нагреву для увеличения
