показателей эффективности метода. В настоящее время метод сепарации имеет
более широкое распространение, чем описанный выше метод ректификации, и
чаще всего включает несколько ступеней.
Технологическая схема процесса стабилизации нефти горячей cепарацией
и однократной конденсацией широкой газовой фракции приведена на рисунке
1.7.6. Сырая нефть I насосом 1 подается в теплообменник 3 и, пройдя блок
обезвоживания и обессоливания 4, поступает на стабилизацию. При этом
обезвоженная и обессоленная нефть нагревается в пароподогревателе 5 до
температуры 80-120°С и подвергается однократному испарению в
сепараторе 6 при давлении 0,15-0,25 МПа, где от нее отделяется широкая
газовая фракция. Снизу сепаратора 6 выводится стабильная нефть III, которая
насосом 7 прокачивается через теплообменник 3, где отдает тепло сырой нефти,
и направляется в резервуар 2 стабильной нефти.

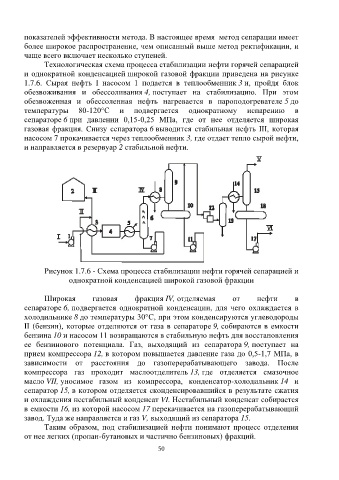

Рисунок 1.7.6 - Схема процесса стабилизации нефти горячей cепарацией и
однократной конденсацией широкой газовой фракции

Широкая газовая фракция IV, отделяемая от нефти в
сепараторе 6, подвергается однократной конденсации, для чего охлаждается в
холодильнике 8 до температуры 30°С, при этом конденсируются углеводороды
II (бензин), которые отделяются от газа в сепараторе 9, собираются в емкости
бензина 10 и насосом 11 возвращаются в стабильную нефть для восстановления
ее бензинового потенциала. Газ, выходящий из сепаратора 9, поступает на
прием компрессора 12, в котором повышается давление газа до 0,5-1,7 МПа, в
зависимости от расстояния до газоперерабатывающего завода. После
компрессора газ проходит маслоотделитель 13, где отделяется смазочное
масло VII, уносимое газом из компрессора, конденсатор-холодильник 14 и
сепаратор 15, в котором отделяется сконденсировавшийся в результате сжатия

и охлаждения нестабильный конденсат VI. Нестабильный конденсат собирается
в емкости 16, из которой насосом 17 перекачивается на газоперерабатывающий
завод. Туда же направляется и газ V, выходящий из сепаратора 15.
Таким образом, под стабилизацией нефти понимают процесс отделения
от нее легких (пропан-бутановых и частично бензиновых) фракций.
