I – сырье; II– фурфурол; III – рафинат; IV –экстракт; V – водяной пар; VI – вода.

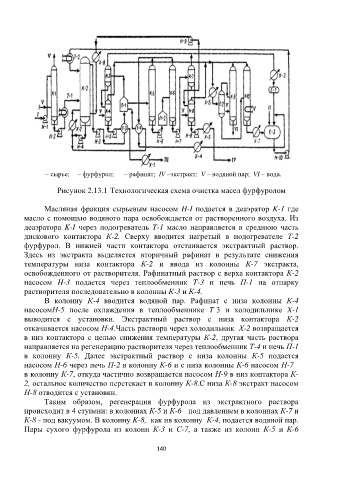

Рисунок 2.13.1-Технологическая схема очистка масел фурфуролом

Масляная фракция сырьевым насосом H-I подается в деаэратор K-1 где
масло с помощью водяного пара освобождается от растворенного воздуха. Из
деаэратора K-I через подогреватель T-1 масло направляется в среднюю часть
дискового контактора К-2. Сверху вводится нагретый в подогревателе Т-2
фурфурол. В нижней части контактора отстаивается экстрактный раствор.
Здесь из экстракта выделяется вторичный рафинат в результате снижения
температуры низа контактора К-2 и ввода из колонны К-7 экстракта,
освобожденного от растворителя. Рафинатный раствор с верха контактора К-2
насосом H-3 подается через теплообменник T-3 и печь П-1 на отпарку
растворителя последовательно в колонны К-3 и К-4.
В колонну К-4 вводится водяной пар. Рафинат с низа колонны К-4
насосомН-5 после охлаждения в теплообменнике Т-3 и холодильнике X-1
выводится с установки. Экстрактный раствор с низа контактора К-2
откачивается насосом Н-4.Часть раствора через холодильник Х-2 возвращается
в низ контактора с целью снижения температуры К-2, другая часть раствора
направляется на регенерацию растворителя через теплообменник Т-4 и печь П-1
в колонну К-5. Далее экстрактный раствор с низа колонны К-5 подается
насосом Н-6 через печь П-2 в колонну К-6 и с низа колонны К-6 насосом Н-7 -
в колонну К-7, откуда частично возвращается насосом Н-9 в низ контактора К-
2, остальное количество перетекает в колонну К-8.С низа К-8 экстракт насосом
Н-8 отводится с установки.
Таким образом, регенерация фурфурола из экстрактного раствора
происходит в 4 ступени: в колоннах К-5 и К-6 - под давлением в колоннах К-7 и
К-8 - под вакуумом. В колонну K-8, как ив колонну К-4, подается водяной пар.
Пары сухого фурфурола из колонн К-3 и С-7, а также из колонн К-5 и К-6
