конденсируются и собираются в емкости Е-3, откуда насосом H-10 фурфурол
подается в контактор К-2.
Из колонн К-4 и К-8 пары фурфурола и воды направляются в систему
разделения воды и фурфурола. Сконденсированные в холодильнике Х-5 вода и
фурфурол собираются в емкости Е-2, где разделяются на два слоя: верхний -
раствор фурфурола (7%) в воде и нижний - раствор воды (6%) в фурфуроле.
Верхний слой вводится в колонну К-9, обогреваемую острым
водянымпаром. С низа колонны К-9 уходит вода со следами фурфурола. Эта
вода используется здесь же на установке для получения водяного пара. Таким
образом, во-первых, сокращаются потери фурфурола, во-вторых, уменьшается
загрязнение стоков. Нижний слой подается в колонну K-10, обогреваемую
змеевиком с водяным паром. С низа колонны К-10 сухой фурфурол поступает в
емкость Е-3. С верха колонны К-9 и К-10 уходят пары азеотропной смеси
фурфурола и воды, поступающие снова в холодильник Х-5 и емкость Е-2.
Колонны К-4, К-5, К-6, К-7 и К-8 орошаются сухим фурфуролом.
Селективная очистка масел фенолом. Фенол хорошо извлекает из
масел смолистые, Полициклические и отчасти сернистые соединения.
Селективность фенола ниже, чем фурфурола, а растворяющая способность
выше.
К недостаткам фенола относятся его способность осмоляться (хотя и в
меньшей степени, чем фурфурол), токсичность, довольно высокая
растворимость в воде, высокая температура плавления и корродирующее
воздействие на аппаратуру.

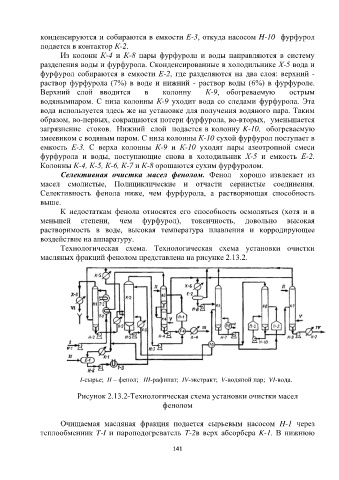

Технологическая схема. Технологическая схема установки очистки
масляных фракций фенолом представлена на рисунке 2.13.2.

I-cырье; II – фенол; III-рафинат; IV-экстракт; V-водяной пар; VI-вода.

Рисунок 2.13.2-Технологическая схема установки очистки масел
фенолом

Очищаемая масляная фракция подается сырьевым насосом H-1 через
теплообменник T-I и пароподогреватель Т-2в верх абсорбера K-1. В нижнюю
