Page 145 - Основы нефтеперерабатывающей промышленности

I- сырье; II-зимнее дизельное топливо; III-компонент летнего дизельного топлива; IV-
жидкие парафины.

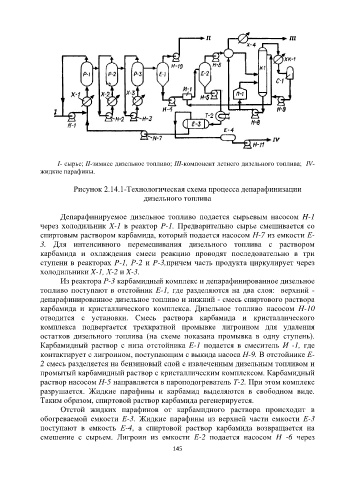

Рисунок 2.14.1-Технологическая схема процесса депарафинизации
дизельного топлива

Депарафинируемое дизельное топливо подается сырьевым насосом H-1
через холодильник X-1 в реактор P-1. Предварительно сырье смешивается со
спиртовым раствором карбамида, который подается насосом Н-7 из емкости Е-
3. Для интенсивного перемешивания дизельного топлива с раствором
карбамида и охлаждения смеси реакцию проводят последовательно в три
ступени в реакторах P-1, Р-2 и P-3,причем часть продукта циркулирует через

холодильники X-1, Х-2 и X-3.
Из реактора Р-3 карбамидный комплекс и депарафинированное дизельное
топливо поступают в отстойник E-1, где разделяются на два слоя: верхний -
депарафинированное дизельное топливо и нижний - смесь спиртового раствора
карбамида и кристаллического комплекса. Дизельное топливо насосом H-10
отводится с установки. Смесь раствора карбамида и кристаллического
комплекса подвергается трехкратной промывке лигроином для удаления
остатков дизельного топлива (на схеме показана промывка в одну ступень).
Карбамидный раствор с низа отстойника E-1 подается в смеситель И -1, где
контактирует с лигроином, поступающим с выкида насоса Н-9. В отстойнике Е-
2 смесь разделяется на бензиновый слой с извлеченным дизельным топливом и
промытый карбамидный раствор с кристаллическим комплексом. Карбамидный
раствор насосом Н-5 направляется в пароподогреватель Т-2. При этом комплекс
разрушается. Жидкие парафины и карбамид выделяются в свободном виде.
Таким образом, спиртовой раствор карбамида регенерируется.
Отстой жидких парафинов от карбамидного раствора происходит в
обогреваемой емкости Е-3. Жидкие парафины из верхней части емкости Е-3
поступают в емкость Е-4, а спиртовой раствор карбамида возвращается на
смешение с сырьем. Лигроин из емкости Е-2 подается насосом H -6 через

145
