аппаратуры, оборудования, коммуникаций, лабораторных анализов качества
сырья и получаемой продукции.
Установки первичной перегонки оснащены большим числом приборов
для измерения и автоматического регулирования расхода, температуры,
давления и уровня продуктов в аппаратах и трубопроводах. На современной
установке ABT имеется более 2 тыс. приборов автоматического контроля и
регулирования.

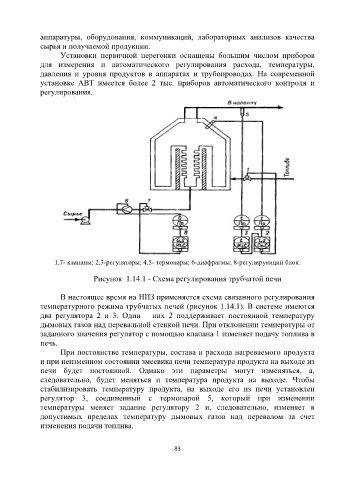

1,7- клапаны; 2,3-регуляторы; 4,5- термопары; 6-диафрагмы; 8-регулирующий блок.

Рисунок 1.14.1 - Схема регулирования трубчатой печи

В настоящее время на НПЗ применяется схема связанного регулирования
температурного режима трубчатых печей (рисунок 1.14.1). В системе имеются
два регулятора 2 и 3. Один них 2 поддерживает постоянной температуру
дымовых газов над перевальной стенкой печи. При отклонении температуры от
заданного значения регулятор с помощью клапана 1 изменяет подачу топлива в
печь.
При постоянстве температуры, состава и расхода нагреваемого продукта
и при неизменном состоянии змеевика печи температура продукта на выходе из
печи будет постоянной. Однако эти параметры могут изменяться, а,
следовательно, будет меняться и температура продукта на выходе. Чтобы
стабилизировать температуру продукта, на выходе его из печи установлен
регулятор 3, соединенный с термопарой 5, который при изменении
температуры меняет задание регулятору 2 и, следовательно, изменяет в
допустимых пределах температуру дымовых газов над перевалом за счет
изменения подачи топлива.
