блока, крюка, штропов и безопасного пути их торможения. Поперечные
размеры вышки определяются глубиной бурения, диаметром труб, числом

свечей, устанавливаемых на подсвечниках по обе стороны от стола ротора в
пределах площади, ограниченной боковыми сторонами вышки. При бурении
на малые и средние глубины наибольшее распространение получили

удобные в монтаже и транспортировании мачтовые вышки, а при бурении
сверхглубоких скважин чаще используются вышки башенного типа. Масса
инструмента изменяется по мере его спуска (подъема), а также с углублением

скважины. Для более полного использования приводной мощности лебедки
изготавливаются многоскоростными (4–6), предусматриваются также
оснастка канатом от 2 до 6 шкивов талевого блока и от 3 до 7 шкивов

кронблока (оснастки 2x3, 3x4, 4x5, 5x6, 6x7) по мере возрастания глубины
скважины и массы колонны. Грузоподъемность вышки и другого
оборудования определяется массой бурильной колонны с запасом на

возможные осложнения, затяжки и заклинивания инструмента в скважине.
Вышки для бурения на 4500 м имеют грузоподъемность около 200 т.

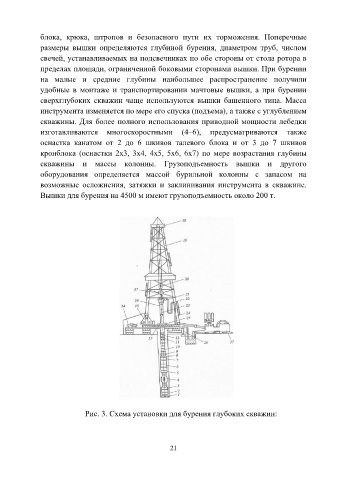

Рис. 3. Схема установки для бурения глубоких скважин:
