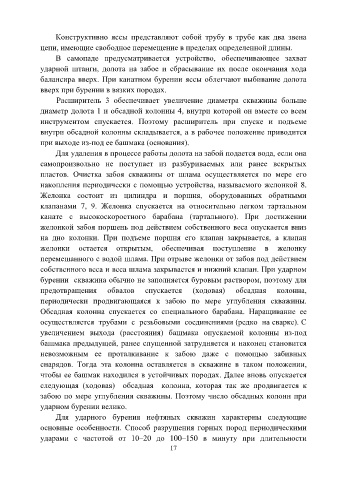

Конструктивно яссы представляют собой трубу в трубе как два звена
цепи, имеющие свободное перемещение в пределах определенной длины.

В самопаде предусматривается устройство, обеспечивающее захват
ударной штанги, долота на забое и сбрасывание их после окончания хода
балансира вверх. При канатном бурении яссы облегчают выбивание долота

вверх при бурении в вязких породах.
Расширитель 3 обеспечивает увеличение диаметра скважины больше
диаметр долота 1 и обсадной колонны 4, внутри которой он вместе со всем

инструментом спускается. Поэтому расширитель при спуске и подъеме
внутри обсадной колонны складывается, а в рабочее положение приводится
при выходе из-под ее башмака (основания).

Для удаления в процессе работы долота на забой подается вода, если она
самопроизвольно не поступает из разбуриваемых или ранее вскрытых
пластов. Очистка забоя скважины от шлама осуществляется по мере его

накопления периодически с помощью устройства, называемого желонкой 8.
Желонка состоит из цилиндра и поршня, оборудованных обратными
клапанами 7, 9. Желонка спускается на относительно легком тартальном
канате с высокоскоростного барабана (тартального). При достижении

желонкой забоя поршень под действием собственного веса опускается вниз
на дно колонки. При подъеме поршня его клапан закрывается, а клапан
желонки остается открытым, обеспечивая поступление в желонку

перемешанного с водой шлама. При отрыве желонки от забоя под действием
собственного веса и веса шлама закрывается и нижний клапан. При ударном
бурении скважина обычно не заполняется буровым раствором, поэтому для

предотвращения обвалов спускается (ходовая) обсадная колонна,
периодически продвигающаяся к забою по мере углубления скважины.
Обсадная колонна спускается со специального барабана. Наращивание ее

осуществляется трубами с резьбовыми соединениями (редко на сварке). С
увеличением выхода (расстояния) башмака опускаемой колонны из-под
башмака предыдущей, ранее спущенной затрудняется и наконец становится
невозможным ее проталкивание к забою даже с помощью забивных

снарядов. Тогда эта колонна оставляется в скважине в таком положении,
чтобы ее башмак находился в устойчивых породах. Далее вновь опускается

следующая (ходовая) обсадная колонна, которая так же продвигается к
забою по мере углубления скважины. Поэтому число обсадных колонн при
ударном бурении велико.
Для ударного бурения нефтяных скважин характерны следующие

основные особенности. Способ разрушения горных пород периодическими
ударами с частотой от 10–20 до 100–150 в минуту при длительности
