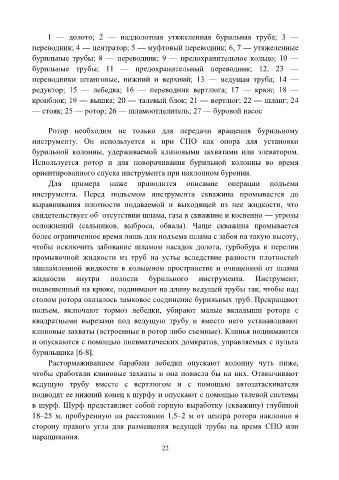

1 — долото; 2 — наддолотная утяжеленная бурильная труба; 3 —
переводник; 4 — центратор; 5 — муфтовый переводник; 6, 7 — утяжеленные

бурильные трубы; 8 — переводник; 9 — предохранительное кольцо; 10 —
бурильные трубы; 11 — предохранительный переводник; 12, 23 —
переводники штанговые, нижний и верхний; 13 — ведущая труба; 14 —

редуктор; 15 — лебедка; 16 — переводник вертлюга; 17 — крюк; 18 —
кронблок; 19 — вышка; 20 — талевый блок; 21 — вертлюг; 22 — шланг; 24
— стояк; 25 — ротор; 26 — шламоотделитель; 27 — буровой насос

Ротор необходим не только для передачи вращения бурильному
инструменту. Он используется и при СПО как опора для установки
бурильной колонны, удерживаемой клиновыми захватами или элеватором.

Используется ротор и для поворачивания бурильной колонны во время
ориентированного спуска инструмента при наклонном бурении.
Для примера ниже приводится описание операции подъема

инструмента. Перед подъемом инструмента скважина промывается до
выравнивания плотности подаваемой и выходящей из нее жидкости, что
свидетельствует об отсутствии шлама, газа в скважине и косвенно — угрозы
осложнений (сальников, выброса, обвала). Чаще скважина промывается

более ограниченное время лишь для подъема шлама с забоя на такую высоту,
чтобы исключить забивание шламом насадок долота, турбобура и перелив
промывочной жидкости из труб на устье вследствие разности плотностей

зашламленной жидкости в кольцевом пространстве и очищенной от шлама
жидкости внутри полости бурильного инструмента. Инструмент,
подвешенный на крюке, поднимают на длину ведущей трубы так, чтобы над

столом ротора оказалось замковое соединение бурильных труб. Прекращают
подъем, включают тормоз лебедки, убирают малые вкладыши ротора с
квадратными вырезами под ведущую трубу и вместо него устанавливают

клиновые захваты (встроенные в ротор либо съемные). Клинья поднимаются
и опускаются с помощью пневматических домкратов, управляемых с пульта
бурильщика [6-8].
Растормаживанием барабана лебедки опускают колонну чуть ниже,

чтобы сработали клиновые захваты и она повисла бы на них. Отвинчивают
ведущую трубу вместе с вертлюгом и с помощью автозатаскивателя

подводят ее нижний конец к шурфу и опускают с помощью талевой системы
в шурф. Шурф представляет собой горную выработку (скважину) глубиной
18–25 м, пробуренную на расстоянии 1,5–2 м от центра ротора наклонно в
сторону правого угла для размещения ведущей трубы на время СПО или

наращивания.
