помощью канатного замка 6. После углубления всей площади забоя на
достаточную величину на ту же величину удлиняется весь инструмент.

Инструментальный канат 11 сматывается с инструментального барабана.
Инструмент (буровой снаряд) канатного бурения кроме долота 1 ударной
штанги 2 массой 1000–2000 кг, каната и канатного замка 6 для их соединения

включает раздвижную штангу 5 и расширитель 3.
При штанговом бурении ясс предохраняет штанги от действия
динамических нагрузок, допуская некоторое свободное перемещение штанг

вниз после удара долота о забой; самопады допускают свободное падение
долота и ударной штанги с высоты, близкой к длине хода головки балансира
(балансирной рамы).

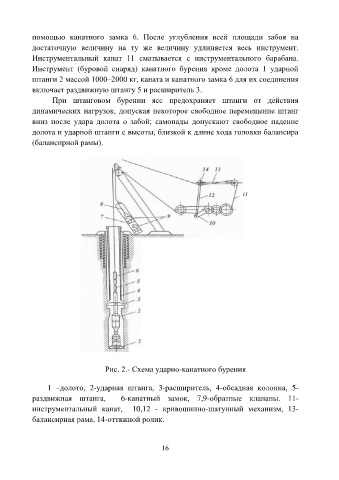

Рис. 2.- Схема ударно-канатного бурения

1 –долото, 2-ударная штанга, 3-расширитель, 4-обсадная колонна, 5-
раздвижная штанга, 6-канатный замок, 7,9-обратные клапаны. 11-

инструментальный канат, 10,12 - кривошипно-шатунный механизм, 13-
балансирная рама, 14-оттяжной ролик.
