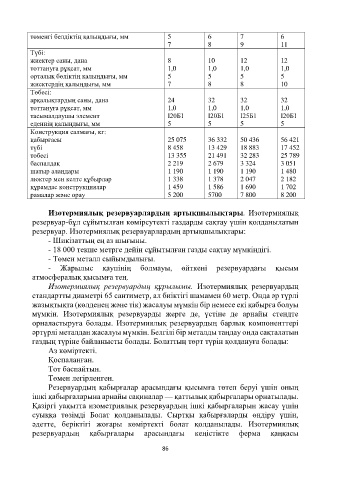

төменгі белдіктің қалыңдығы, мм 5 6 7 6
7 8 9 11
Түбі:
жиектер саны, дана 8 10 12 12
тоттануға рұқсат, мм 1,0 1,0 1,0 1,0
орталық бөліктің қалыңдығы, мм 5 5 5 5
жиектердің қалыңдығы, мм 7 8 8 10
Төбесі:
арқалықтардың саны, дана 24 32 32 32
тоттануға рұқсат, мм 1,0 1,0 1,0 1,0
тасымалдаушы элемент I20Б1 I20Б1 I25Б1 I20Б1
еденнің қалыңдығы, мм 5 5 5 5
Конструкция салмағы, кг:
қабырғасы 25 075 36 332 50 436 56 421
түбі 8 458 13 429 18 883 17 452
төбесі 13 355 21 491 32 283 25 789
баспалдақ 2 219 2 679 3 324 3 051
шатыр алаңдары 1 190 1 190 1 190 1 480
люктер мен келте құбырлар 1 338 1 378 2 047 2 182
құрамдас конструкциялар 1 459 1 586 1 690 1 702
рамалар және орау 5 200 5700 7 800 8 200

Изотермиялық резервуарлардың артықшылықтары. Изотермиялық
резервуар-бұл сұйытылған көмірсутекті газдарды сақтау үшін қолданылатын
резервуар. Изотермиялық резервуарлардың артықшылықтары:
- Шикізаттың ең аз шығыны.
- 18 000 текше метрге дейін сұйытылған газды сақтау мүмкіндігі.
- Төмен металл сыйымдылығы.
- Жарылыс қаупінің болмауы, өйткені резервуардағы қысым
атмосфералық қысымға тең.
Изотермиялық резервуардың құрылымы. Изотермиялық резервуардың
стандартты диаметрі 65 сантиметр, ал биіктігі шамамен 60 метр. Онда әр түрлі
жазықтықта (көлденең және тік) жасалуы мүмкін бір немесе екі қабырға болуы
мүмкін. Изотермиялық резервуарды жерге де, үстіне де арнайы стендте
орналастыруға болады. Изотермиялық резервуардың барлық компоненттері
әртүрлі металдан жасалуы мүмкін. Белгілі бір металды таңдау онда сақталатын
газдың түріне байланысты болады. Болаттың төрт түрін қолдануға болады:
Аз көміртекті.
Қоспаланған.
Тот баспайтын.
Төмен легірленген.
Резервуардың қабырғалар арасындағы қысымға төтеп беруі үшін оның
ішкі қабырғаларына арнайы сақиналар — қаттылық қабырғалары орнатылады.
Қазіргі уақытта изометриялық резервуардың ішкі қабырғаларын жасау үшін
суыққа төзімді Болат қолданылады. Сыртқы қабырғаларды өндіру үшін,
әдетте, беріктігі жоғары көміртекті болат қолданылады. Изотермиялық
резервуардың қабырғалары арасындағы кеңістікте ферма қаңқасы
