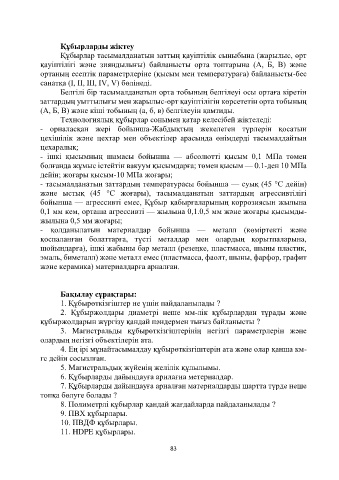

Құбырларды жіктеу
Құбырлар тасымалданатын заттың қауіптілік сыныбына (жарылыс, өрт
қауіптілігі және зияндылығы) байланысты орта топтарына (А, Б, В) және
ортаның есептік параметрлеріне (қысым мен температураға) байланысты-бес
санатқа (I, II, III, IV, V) бөлінеді.
Белгілі бір тасымалданатын орта тобының белгілеуі осы ортаға кіретін
заттардың уыттылығы мен жарылыс-өрт қауіптілігін көрсететін орта тобының
(А, Б, В) және кіші тобының (а, б, в) белгілеуін қамтиды.
Технологиялық құбырлар сонымен қатар келесібей жіктеледі:
- орналасқан жері бойынша-Жабдықтың жекелеген түрлерін қосатын
цехішілік және цехтар мен объектілер арасында өнімдерді тасымалдайтын
цехаралық;
- ішкі қысымның шамасы бойынша — абсолютті қысым 0,1 МПа төмен
болғанда жұмыс істейтін вакуум қысымдарға; төмен қысым — 0.1-ден 10 МПа
дейін; жоғары қысым-10 МПа жоғары;
- тасымалданатын заттардың температурасы бойынша — суық (45 °С дейін)
және ыстық (45 °С жоғары), тасымалданатын заттардың агрессивтілігі
бойынша — агрессивті емес, Құбыр қабырғаларының коррозиясын жылына
0,1 мм кем, орташа агрессивті — жылына 0,1.0,5 мм және жоғары қысымды-
жылына 0,5 мм жоғары;
- қолданылатын материалдар бойынша — металл (көміртекті және
қоспаланған болаттарға, түсті металдар мен олардың қорытпаларына,
шойындарға), ішкі жабыны бар металл (резеңке, пластмасса, шыны пластик,
эмаль, биметалл) және металл емес (пластмасса, фаолт, шыны, фарфор, графит
және керамика) материалдарға арналған.

Бақылау сұрақтары:
1. Құбырөткізгіштер не үшін пайдаланылады ?
2. Құбыржолдары диаметрі неше мм-лік құбырлардан тұрады және
құбыржолдарын жүргізу қандай пәндермен тығыз байланысты ?
3. Магистральды құбырөткізгіштерінің негізгі параметрлерін және
олардың негізгі объектілерін ата.
4. Ең ірі мұнайтасымалдау құбырөткізгіштерін ата және олар қанша км-
ге дейін сосызлған.
5. Магистральдық жүйенің желілік құлылымы.
6. Құбырларды дайындауға арнлағна метериалдар.
7. Құбырларды дайындауға арналған материалдарды шартта түрде неше
топқа бөлуге болады ?
8. Полиметрлі құбырлар қандай жағдайларда пайдаланылады ?
9. ПВХ құбырлары.
10. ПВДФ құбырлары.
11. HDPE құбырлары.

83
