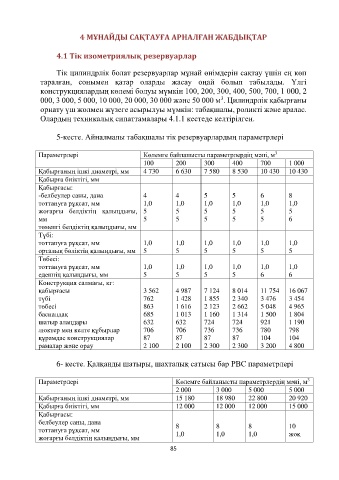

4 МҰНАЙДЫ САҚТАУҒА АРНАЛҒАН ЖАБДЫҚТАР

4.1 Тік изометриялық резервуарлар

Тік цилиндрлік болат резервуарлар мұнай өнімдерін сақтау үшін ең көп
таралған, сонымен қатар оларды жасау оңай болып табылады. Үлгі
конструкциялардың көлемі болуы мүмкін 100, 200, 300, 400, 500, 700, 1 000, 2
3
000, 3 000, 5 000, 10 000, 20 000, 30 000 және 50 000 м . Цилиндрлік қабырғаны
орнату үш жолмен жүзеге асырылуы мүмкін: табақшалы, роликті және аралас.
Олардың техникалық сипаттамалары 4.1.1 кестеде келтірілген.

5-кесте. Айналмалы табақшалы тік резервуарлардың параметрлері

3
Параметрлері Көлемге байланысты параметрлердің мәні, м
100 200 300 400 700 1 000
Қабырғаның ішкі диаметрі, мм 4 730 6 630 7 580 8 530 10 430 10 430
Қабырға биіктігі, мм
Қабырғасы:
-белбеулер саны, дана 4 4 5 5 6 8
тоттануға рұқсат, мм 1,0 1,0 1,0 1,0 1,0 1,0
жоғарғы белдіктің қалыңдығы, 5 5 5 5 5 5
мм 5 5 5 5 5 6
төменгі белдіктің қалыңдығы, мм
Түбі:
тоттануға рұқсат, мм 1,0 1,0 1,0 1,0 1,0 1,0
орталық бөліктің қалыңдығы, мм 5 5 5 5 5 5
Төбесі:
тоттануға рұқсат, мм 1,0 1,0 1,0 1,0 1,0 1,0
еденнің қалыңдығы, мм 5 5 5 5 6 6
Конструкция салмағы, кг:
қабырғасы 3 562 4 987 7 124 8 014 11 754 16 067
түбі 762 1 428 1 855 2 340 3 476 3 454
төбесі 863 1 616 2 123 2 662 5 048 4 965
баспалдақ 685 1 013 1 160 1 314 1 500 1 804
шатыр алаңдары 632 632 724 724 921 1 190
люктер мен келте құбырлар 706 706 736 736 780 798
құрамдас конструкциялар 87 87 87 87 104 104
рамалар және орау 2 100 2 100 2 300 2 300 3 200 4 800

6- кесте. Қалқанды шатыры, шахталық сатысы бар РВС параметрлері

3
Параметрлері Көлемге байланысты параметрлердің мәні, м
2 000 3 000 5 000 5 000
Қабырғаның ішкі диаметрі, мм 15 180 18 980 22 800 20 920
Қабырға биіктігі, мм 12 000 12 000 12 000 15 000
Қабырғасы:
белбеулер саны, дана 8 8 8 10
тоттануға рұқсат, мм 1,0 1,0 1,0 жоқ
жоғарғы белдіктің қалыңдығы, мм

85
