Г4 – свечаға жағылатын газ;
Г5 – тауарлы мұнай газы;
Су – тұщы су; Су1 – СДҚ-нан кейінгі тазартылған су;
Су2 – алдын-ала сусыздандырудан кейінгі су;
Су3 – тереңірек сусыздандырудан және тұзсыздандырудан кейінгі су;
Су4 – ластанған (сточный) суларды (әсіресе жауын-шашын суларын)
тазартуға жіберу;
Ш – шламды өткізу құбыры.

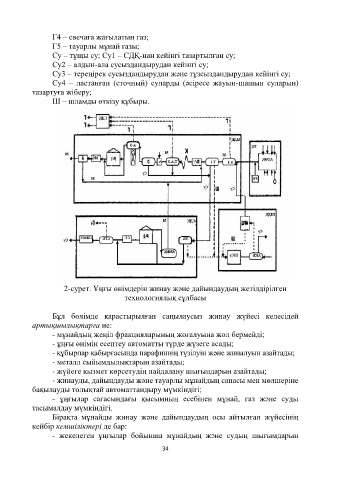

2-сурет. Ұңғы өнімдерін жинау және дайындаудың жетілдірілген
технологиялық сұлбасы
Бұл бөлімде қарастырылған саңылаусыз жинау жүйесі келесідей
артықшылықтарға ие:
- мұнайдың жеңіл фракцияларының жоғалуына жол бермейді;
- ұңғы өнімін есептеу автоматты түрде жүзеге асады;
- құбырлар қабырғасында парафиннің түзілуін және жиналуын азайтады;
- металл сыйымдылықтарын азайтады;
- жүйеге қызмет көрсетудің пайдалану шығындарын азайтады;
- жинауды, дайындауды және тауарлы мұнайдың сапасы мен мөлшеріне
бақылауды толықтай автоматтандыру мүмкіндігі;
- ұңғылар сағасындағы қысымның есебінен мұнай, газ және суды
тасымалдау мүмкіндігі.
Бірақта мұнайды жинау және дайындаудың осы айтылған жүйесінің
кейбір кемшіліктері де бар:
- жекелеген ұңғылар бойынша мұнайдың және судың шығымдарын
34
