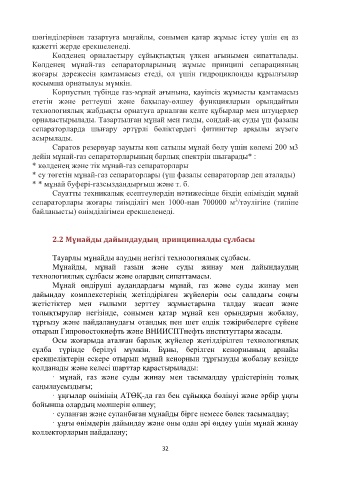

Page 32 - Munaidi jinau jane saqtau ushin jabdiktar

шөгінділерінен тазартуға ыңғайлы, сонымен қатар жұмыс істеу үшін ең аз
қажетті жерде ерекшеленеді.
Көлденең орналастыру сұйықтықтың үлкен ағынымен сипатталады.
Көлденең мұнай-газ сепараторларының жұмыс принципі сепарацияның
жоғары дәрежесін қамтамасыз етеді, ол үшін гидроциклонды құрылғылар
қосымша орнатылуы мүмкін.
Корпустың түбінде газ-мұнай ағынына, қауіпсіз жұмысты қамтамасыз
ететін және реттеуші және бақылау-өлшеу функцияларын орындайтын
технологиялық жабдықты орнатуға арналған келте құбырлар мен штуцерлер
орналастырылады. Тазартылған мұнай мен газды, сондай-ақ суды үш фазалы
сепараторларда шығару әртүрлі бөліктердегі фитингтер арқылы жүзеге
асырылады.
Саратов резервуар зауыты көп сатылы мұнай бөлу үшін көлемі 200 м3
дейін мұнай-газ сепараторларының барлық спектрін шығарады* :
* көлденең және тік мұнай-газ сепараторлары
* су төгетін мұнай-газ сепараторлары (үш фазалы сепараторлар деп аталады)
* * мұнай буфері-газсыздандырғыш және т. б.
Сауатты техникалық есептеулердің нәтижесінде біздің еліміздің мұнай
3
сепараторлары жоғары тиімділігі мен 1000-нан 700000 м /тәулігіне (типіне
байланысты) өнімділігімен ерекшеленеді.

2.2 Мұнайды дайындаудың принципиалды сұлбасы

Тауарлы мұнайды алудың негізгі технологиялық сұлбасы.
Мұнайды, мұнай газын және суды жинау мен дайындаудың
технологиялық сұлбасы және олардың сипаттамасы.
Мұнай өндіруші аудандардағы мұнай, газ және суды жинау мен
дайындау комплекстерінің жетілдірілген жүйелерін осы саладағы соңғы
жетістіктер мен ғылыми зерттеу жұмыстарына талдау жасап және
толықтырулар негізінде, сонымен қатар мұнай кен орындарын жобалау,
тұрғызу және пайдаланудағы отандық пен шет елдік тәжірибелерге сүйене
отырып Гипровостокнефть және ВНИИСПТнефть институттары жасады.
Осы жоғарыда аталған барлық жүйелер жетілдірілген технологиялық
сұлба түрінде берілуі мүмкін. Бұны, берілген кенорнының арнайы
ерекшеліктерін ескере отырып мұнай кенорнын тұрғызуды жобалау кезінде
қолданады және келесі шарттар қарастырылады:
· мұнай, газ және суды жинау мен тасымалдау үрдістерінің толық
саңылаусыздығы;
· ұңғылар өнімінің АТӨҚ-да газ бен сұйыққа бөлінуі және әрбір ұңғы
бойынша олардың мөлшерін өлшеу;
· суланған және суланбаған мұнайды бірге немесе бөлек тасымалдау;
· ұңғы өнімдерін дайындау және оны одан әрі өңдеу үшін мұнай жинау
коллекторларын пайдалану;

32
