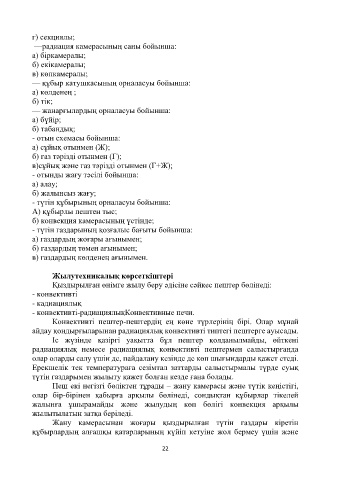

г) секциялы;
—радиация камерасының саны бойынша:
а) біркамералы;
б) екікамералы;
в) көпкамералы;
— құбыр катушкасының орналасуы бойынша:
а) көлденең ;
б) тік;

— жанарғылардың орналасуы бойынша:
а) бүйір;
б) табандық;
- отын схемасы бойынша:
а) сұйық отынмен (Ж);
б) газ тәрізді отынмен (Г);
в)сұйық және газ тәрізді отынмен (Г+Ж);
- отынды жағу тәсілі бойынша:
а) алау;
б) жалынсыз жағу;
- түтін құбырының орналасуы бойынша:
А) құбырлы пештен тыс;
б) конвекция камерасының үстінде;
- түтін газдарының қозғалыс бағыты бойынша:
а) газдардың жоғары ағынымен;
б) газдардың төмен ағынымен;

в) газдардың көлденең ағынымен.

Жылутехникалық көрсеткіштері
Қыздырылған өнімге жылу беру әдісіне сәйкес пештер бөлінеді:
- конвективті
- кадиациялық
- конвективті-радиациялықКонвективные печи.
Конвективті пештер-пештердің ең көне түрлерінің бірі. Олар мұнай
айдау қондырғыларынан радиациялық конвективті типтегі пештерге ауысады.
Іс жүзінде қазіргі уақытта бұл пештер қолданылмайды, өйткені
радиациялық немесе радиациялық конвективті пештермен салыстырғанда
олар оларды салу үшін де, пайдалану кезінде де көп шығындарды қажет етеді.
Ерекшелік тек температураға сезімтал заттарды салыстырмалы түрде суық
түтін газдарымен жылыту қажет болған кезде ғана болады.
Пеш екі негізгі бөліктен тұрады – жану камерасы және түтік кеңістігі,
олар бір-бірінен қабырға арқылы бөлінеді, сондықтан құбырлар тікелей
жалынға ұшырамайды және жылудың көп бөлігі конвекция арқылы
жылытылатын затқа беріледі.
Жану камерасынан жоғары қыздырылған түтін газдары кіретін
құбырлардың алғашқы қатарларының күйіп кетуіне жол бермеу үшін және
