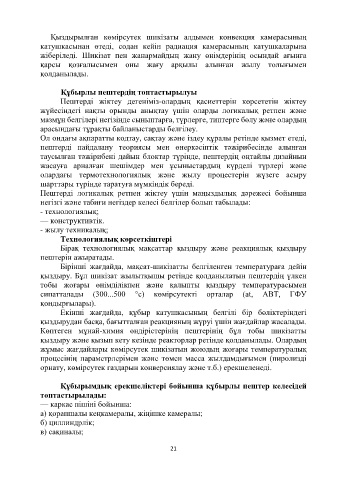

Page 21 - Munaidi jinau jane saqtau ushin jabdiktar

Қыздырылған көмірсутек шикізаты алдымен конвекция камерасының
катушкасынан өтеді, содан кейін радиация камерасының катушкаларына
жіберіледі. Шикізат пен жанармайдың жану өнімдерінің осындай ағынға
қарсы қозғалысымен оны жағу арқылы алынған жылу толығымен
қолданылады.

Құбырлы пештердің топтастырылуы
Пештерді жіктеу дегеніміз-олардың қасиеттерін көрсететін жіктеу
жүйесіндегі нақты орынды анықтау үшін оларды логикалық ретпен және
мазмұн белгілері негізінде сыныптарға, түрлерге, типтерге бөлу және олардың
арасындағы тұрақты байланыстарды белгілеу.
Ол ондағы ақпаратты кодтау, сақтау және іздеу құралы ретінде қызмет етеді,
пештерді пайдалану теориясы мен өнеркәсіптік тәжірибесінде алынған
таусылған тәжірибені дайын блоктар түрінде, пештердің оңтайлы дизайнын
жасауға арналған шешімдер мен ұсыныстардың күрделі түрлері және
олардағы термотехнологиялық және жылу процестерін жүзеге асыру
шарттары түрінде таратуға мүмкіндік береді.
Пештерді логикалық ретпен жіктеу үшін маңыздылық дәрежесі бойынша
негізгі және табиғи негіздер келесі белгілер болып табылады:
- технологиялық;
— конструктивтік.

- жылу техникалық;
Технологиялық көрсеткіштері
Бірақ технологиялық мақсаттар қыздыру және реакциялық қыздыру
пештерін ажыратады.
Бірінші жағдайда, мақсат-шикізатты белгіленген температураға дейін

қыздыру. Бұл шикізат жылытқышы ретінде қолданылатын пештердің үлкен
тобы жоғары өнімділікпен және қалыпты қыздыру температурасымен
сипатталады (300...500 °с) көмірсутекті орталар (at, АВТ, ГФУ
қондырғылары).
Екінші жағдайда, құбыр катушкасының белгілі бір бөліктеріндегі
қыздырудан басқа, бағытталған реакцияның жүруі үшін жағдайлар жасалады.
Көптеген мұнай-химия өндірістерінің пештерінің бұл тобы шикізатты
қыздыру және қызып кету кезінде реакторлар ретінде қолданылады. Олардың
жұмыс жағдайлары көмірсутек шикізатын жоюдың жоғары температуралық
процесінің параметрлерімен және төмен масса жылдамдығымен (пиролизді
орнату, көмірсутек газдарын конверсиялау және т.б.) ерекшеленеді.

Құбырымдық ерекшеліктері бойынша құбырлы пештер келесідей
топтастырылады:
— каркас пішіні бойынша:
а) қорапшалы кеңкамералы, жіңішке камералы;
б) циллиндрлік;
в) сақиналы;

21
