Давление насыщенных паров.Давление, развиваемое парами при данной
температуре в условиях равновесия с жидкостью, называется давлением
насыщенных паров. Температура, при которой давление насыщенных паров
становится равным давлению в системе, называется температурой кипения
вещества.
Для пересчета давления насыщенных паров нефтяных фракций с одной
температуры на другую пользуются графическими методами. Наиболее
распространенным является график Кокса (рисунок1.2.2), который построен
следующим образом.

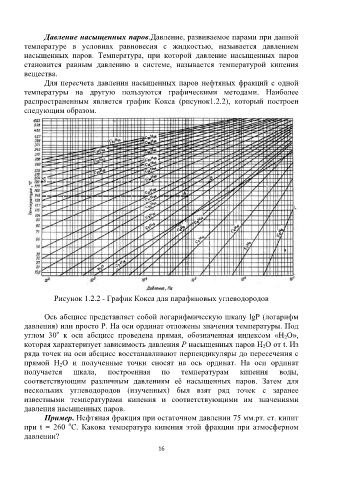

Рисунок 1.2.2 - График Кокса для парафиновых углеводородов

Ось абсцисс представляет собой логарифмическую шкалу lgP (логарифм
давления) или просто Р. На оси ординат отложены значения температуры. Под
о
углом 30 к оси абсцисс проведена прямая, обозначенная индексом «Н О»,
2
которая характеризует зависимость давления Р насыщенных паров Н О от t. Из
2
ряда точек на оси абсцисс восстанавливают перпендикуляры до пересечения с
прямой Н О и полученные точки сносят на ось ординат. На оси ординат
2
получается шкала, построенная по температурам кипения воды,
соответствующим различным давлениям её насыщенных паров. Затем для
нескольких углеводородов (изученных) был взят ряд точек с заранее
известными температурами кипения и соответствующими им значениями
давления насыщенных паров.

Пример. Нефтяная фракция при остаточном давлении 75 мм.рт. ст. кипит
о
при t = 260 С. Какова температура кипения этой фракции при атмосферном
давлении?
