вниз, нефть занимает промежуточное положение.
Под месторождениемнефти и газа понимается совокупность залежей,
приуроченных к общему участку земной поверхности (рисунок 1.3.3). Понятия
месторождение и залежь равнозначны, если на одной площади имеется всего
одна залежь. Такое месторождение называется однопластовым. В остальных
случаях месторождения являются многопластовыми. Например, на нефтяных
месторождениях, расположенных в Каспийском море, а также Апшеронского
(Азербайджан) полуострова установлено до 30...40 залежей.

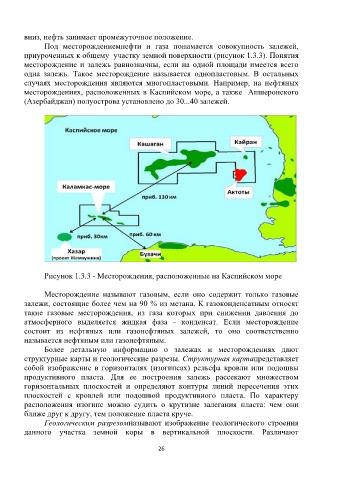

Рисунок 1.3.3 - Месторождения, расположенные на Каспийском море

Месторождение называют газовым, если оно содержит только газовые
залежи, состоящие более чем на 90 % из метана. К газоконденсатным относят
такие газовые месторождения, из газа которых при снижении давления до
атмосферного выделяется жидкая фаза - конденсат. Если месторождение
состоит из нефтяных или газонефтяных залежей, то оно соответственно
называется нефтяным или газонефтяным.
Более детальную информацию о залежах и месторождениях дают
структурные карты и геологические разрезы. Структурная картапредставляет
собой изображение в горизонталях (изогипсах) рельефа кровли или подошвы
продуктивного пласта. Для ее построения залежь рассекают множеством
горизонтальных плоскостей и определяют контуры линий пересечения этих
плоскостей с кровлей или подошвой продуктивного пласта. По характеру
расположения изогипс можно судить о крутизне залегания пласта: чем они
ближе друг к другу, тем положение пласта круче.
Геологическим разрезомназывают изображение геологического строения
данного участка земной коры в вертикальной плоскости. Различают

26
